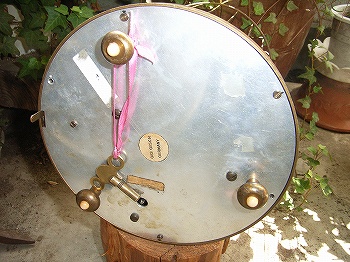

■本体裏側の様子 裏フタはアルミ二ューム板で出来ています ゼンマイキーは、ねじ込み式ではなく、差込式 |
|

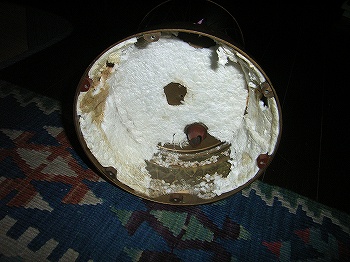

■本体台座テーブル テーブル内側に機械音を消すために 発泡ウレタンが吹き付けられています スプレー式の発泡材がありますが、コストが 高くかかるので、今回はそのままにしました 因みに、テーブルの材質は、「エボナイト」 のようです |
|

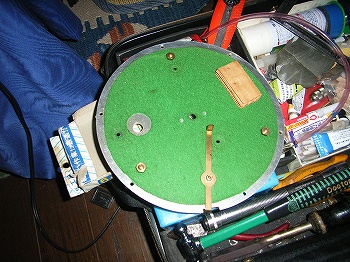

■裏ブタで消音 台座の発泡ウレタンが剥がれている分のカバー として、底板内側にフェルトをはることにしま した |
|

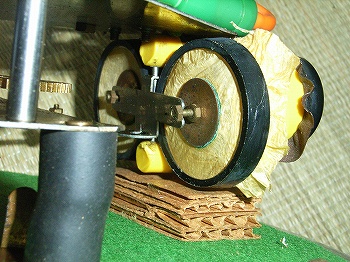

■フイゴ部分 既存では、稼動膜が油紙?みたいな物を被せて ありましたが、破れていました |
|

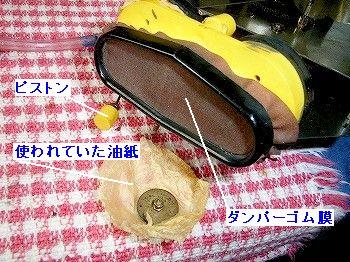

■フイゴ裏ダンパー膜 過流量空気を緩衝するためのゴムは一応使える ようなので、そのまま使うことにしました |
|

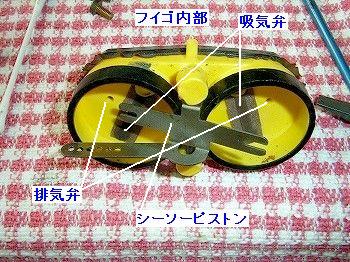

■空気弁の作動確認・・・ フイゴには、空気を吸い込んだりホイッスルに 送り込んだりしますが、空気が逆流や漏れを起 こさないように弁が付いています この弁のテストは、ビニールチューブ等を使っ て、弁の開閉具合をみます |
|

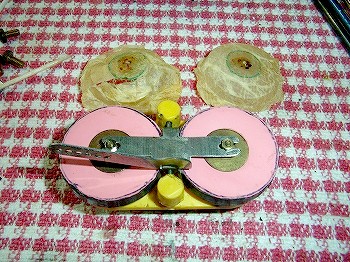

■張り替えた稼動膜・・・ 写真上側は、剥がした古い膜です 新しく張り替えた膜は、家事用ゴム手袋の薄い ゴムを切って利用しました ゴム厚が、薄からず厚からずでちょうど良い素 材です |
|

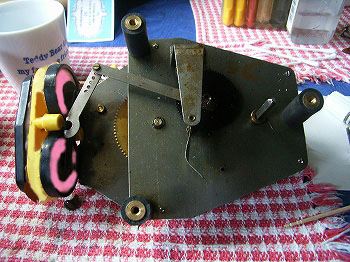

■フイゴの取り付け・・・ 修復したフイゴを本体にとりつけます 写真「へ」の字の平金属バーが、シーソーの動 きをする部分です バーに小さな穴が数個開いていますが、取り付 け穴の位置により、空気量の調整が出来ます |
