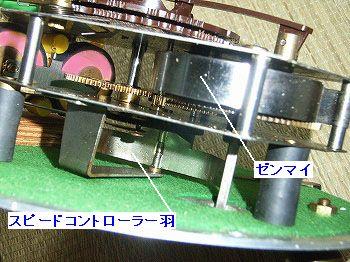

■本体メカ部分の様子 ゼンマイは、１５mm巾程度の比較的大きいゼン マイが使われています ゼンマイは、香箱には入っておらずむき出しの ままです |
 |

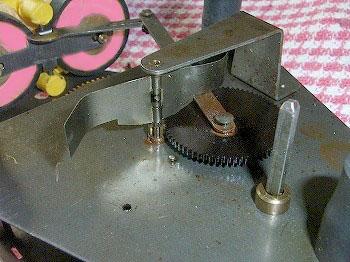

■スピードコントローラー羽 ギアの回転スピードを調整するため、羽を回転 させ、空気抵抗を利用して調整しています |
 |

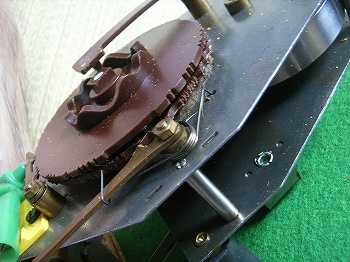

■２枚の円盤ソムーカム 円盤を色々な溝に削り、そこをピストンアーム やホイッスル空気弁アームがなぞって音階や音 の長さを変えて小鳥の囀りに似せています 写真左上のアームは、小鳥の囀りに合わせて、 口ばしが動くようにしたカム山です |
 |

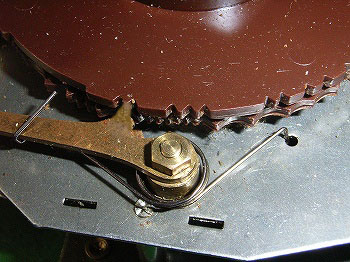

■上の円盤カムの働きと動きの確認 上のカムは、ホイッスルに空気を送ったり止め たりする弁制御のカムです 爪の欠けや大きな磨耗などはないようです カム類とギアはグリスやオイルが固まり汚れて 劣化しているのでいったん洗浄して、再注油し ます |
 |

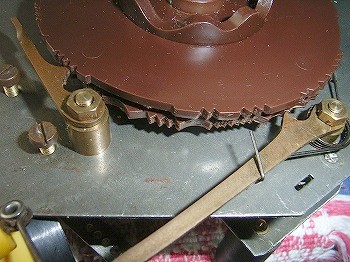

■下の円盤カムの働きと動きの確認 下のカムは、囀りの音階をホイッスルのピスト ンの出し入れで再現しています いわば、楽器のトローンボーンと同じです 上と同じように、カムとアームの当たり具 合を見ます 時々、アームやカム円盤が曲がっていて、 カム山から外れることがありますので、全 周回転して確認します |
 |

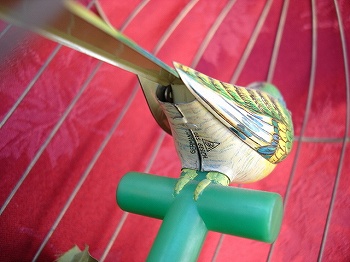

■小鳥の作動確認・・・ 小鳥の作動確認は、最初の方で説明した通り ロッドを動かして、各部の動きを確認します もし、動きが悪かったり、動かないときは、 ロッド穴から、ノズルを付けたCRC556をひと 吹きして、動かしてみます 意外と、この注油で動くことが多いです 駄目な時は、小鳥の合わせ目の爪を最小限少 なく起こしバラシて修理します ただし、この作業は、何度も行えません それは、何度も行うと、爪が折れてしま うからです |
 |

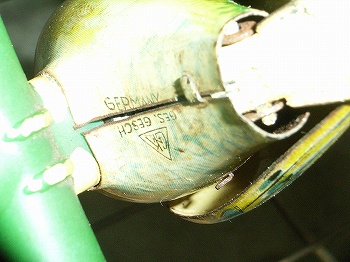

■メーカー名・・・ メーカーは「GERMANY GES,GESCH」と印が あります 小鳥の手入れは、特に錆などが少ないよう でしたら、薄めた洗剤を染み込ませた布で 拭いた後、シリコン艶出しを塗っておけば OKです ただし、この時、印字されている文字が落 ちることがあるので、注意してください！！ |
 |

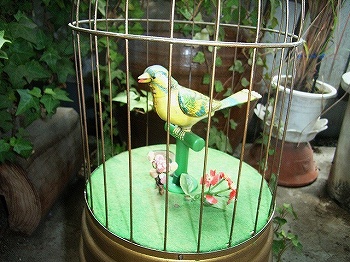

■飾りをつけて・・・ その前に、ケージの復元です ケージは、その殆どが真鍮棒で溶接されて組み 立てられていますので、コンパウンドで磨き ピカピカになったら、油分を拭いて、透明ニス を吹き付けます（色変わりを防ぐため） 飾りの花を取り付けて完了です！ |
 |
