先日、ホイッスラーの修理依頼が来ました
一見、グリスバームのホイッスラー？かと
思いましたが、良く見ると、何か違う？
早速、中身を開いて見てみると・・・
 |
■写真は、グリスバームのホイッスラーの 機械部分です ホイッスルは、金属製で、メカベースも真鍮 フイゴは木製でできています また、ボディーは、木彫りのＨＯＢＯ人形 ところが、修理に入ったのは・・・ |
 |
■大変良くできたホイッスラーでした ボディーは、木彫かと思いきや樹脂製 メカベースも樹脂製でした さらに、ふいごを動かす動力が、本来の物は ゼンマイ式なのに何とモーターが付いていま した |
 |

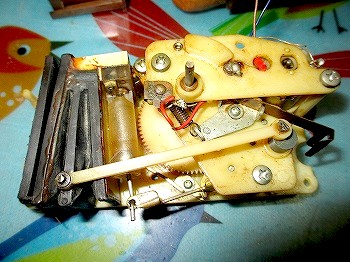

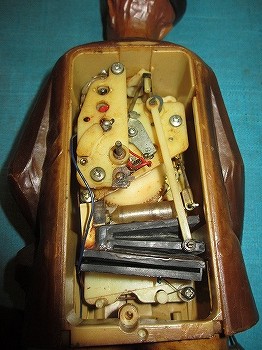

■早速、中身を取り出して調べて見ました メカの中心には、速度調整用のツマミがあり フイゴの蛇腹は一体物のゴム製でした |
 |

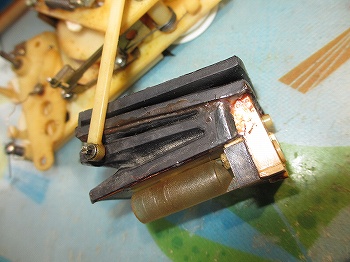

■取り外したふいご部分です 見ると、ホイッスル部分が金属製ではなく 樹脂製です 全体的に、量産、コストダウンが図られた 品物のようです |
 |

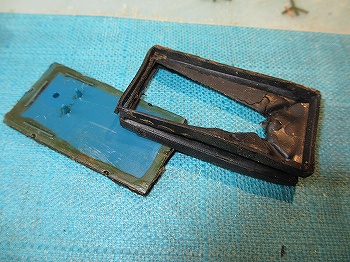

■写真は外した一体蛇腹部分です 現状は、破けていました |
 |

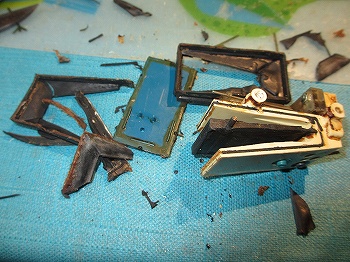

■分解したフイゴ部分 一体蛇腹は、ケースの溝にはめ込まれてセット 外れないので、切除しました |
 |

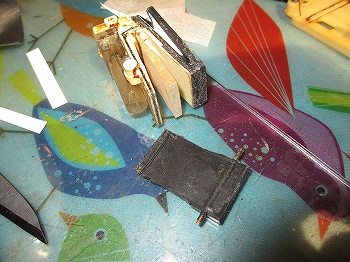

■写真①は、交換後のフイゴ稼動板 ②は、交換前の稼動板です 蛇腹が一体物なので使えないので新たに製作 しました |
 |

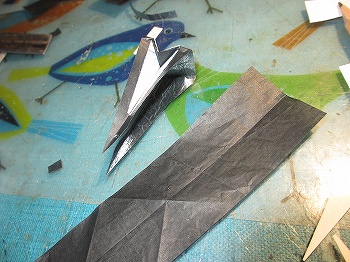

■新しく蛇腹を作り交換します |
 |

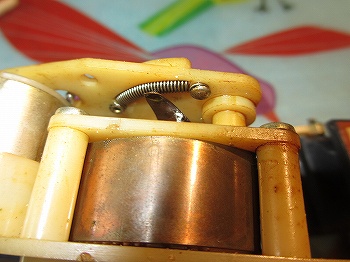

■駆動用モーター廻り モーターは、１．５Ｖマブチモーターが 使われていました |
 |

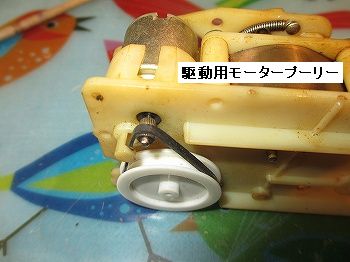

■モーターからの伝達はベルトドライブ モーター軸からベルトでプーリーに伝達 して歯車を廻していました |
 |
■速度調整用巻き線抵抗器 従来品にはない口笛吹きの速さを変えるツマミが あります 電池の消耗を少なくするため？ |
 |

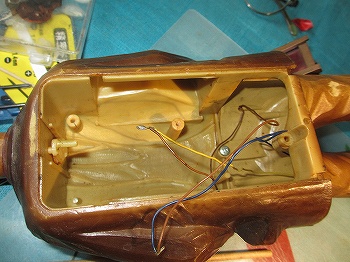

■機械部分を取り出した本体穴部分 本体は、いくつかの部分をねじ止めで一体化 させています |
 |

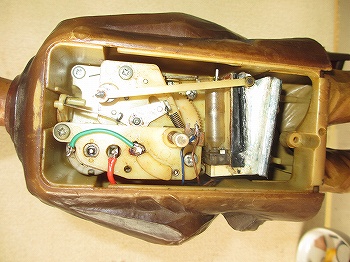

■清掃、修理後収めた状態です |
 |

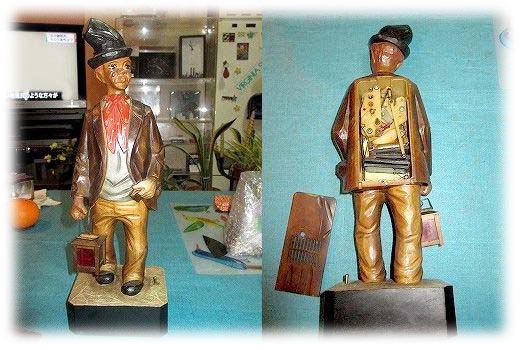

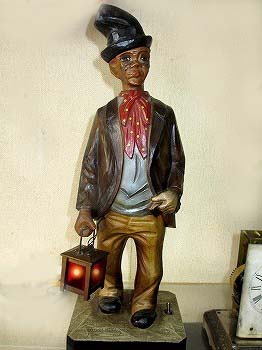

■完成したホイッスラーです 左足横のスイッチを入れると、手に持った ランタンに灯りが点り、口笛を吹き首を 左右に振ります |
 |
