シンギングバードの故障箇所と汚れなど代表的な部分を
載せましたのでご参考になればと思います
 |

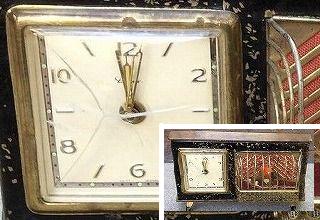

■この機械はドイツEmil Schmeckenbecher社の ムーヴメントが搭載されている、シンギング アラーム時計です 外観の時計部分が大分傷んでいるようです まず、時計の文字盤カバーに亀裂が入っています また、長針のくり抜き部分が切れています 亀裂の入った文字盤カバーは、交換が必要ですが、 交換部品は、今では、手に入りませんので、ゼンマ イ式の昔のトラベルウォッチが安く手に入りますので、 同じサイズが結構ありますので、探して交換します |
 |
■長針の亀裂は、蓄光塗料が剥がれ落ちている ので、塗りなおす時に修正します |
 |

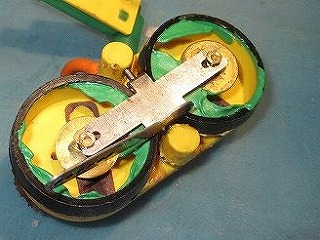

■これは、ドイツのＴＯＹシンギングバードのシー ソーフイゴです フイゴ幕（緑色）が劣化して、溶けて破れています ゴムは、どうしても経年劣化による亀裂や、溶解し てしまうので、シリコンゴムに取り替えると長持ち して良いようです |
 |

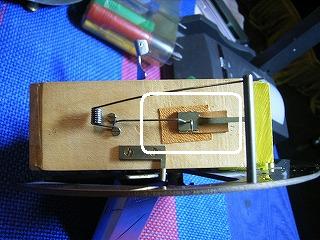

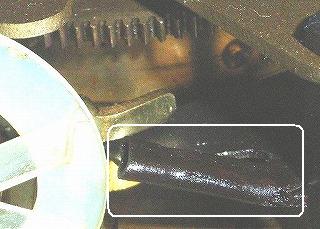

■この部分は、間欠稼動時のストップアームゴムです やはり、ゴムチューブが差し込まれていますが、経年 劣化で硬くなりボロボロになります 新しく、交換しますが、自転車の空気入れ口の虫ゴム を利用すると良いです |
 |

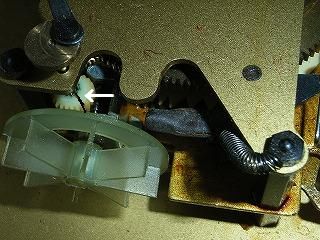

■スピードコントロールファンのウォームギヤの亀裂 これは、特に、シュメッケンベッヒャーのメカに多い 破損箇所です 初動しなかったり、稼動中”カチッカチッとノイズが出 ます ギヤの交換が必要です 亀裂部分を接着剤などで補修してもこの部分は、 「圧入」しているので、直ぐ割れてしまいます また、補修ですと、ギヤの擦りあわせが悪くな るので、初動しません |
 |

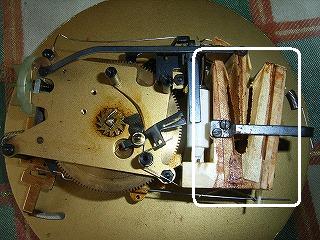

■フイゴ蛇腹の破れ故障 一番多い「囀らなくなる」故障です 当時の蛇腹材質に紙が多く、経年劣化によりボロ ボロになり破れて空気漏れで囀らなくなります 張り替える紙は、どんな紙でも良いと言うわけ にもいかず、厚すぎても薄すぎても駄目です 厚すぎると、動きに負荷が掛り過ぎたり、 折り曲げ厚みで、稼動範囲が狭くなり、十分 な空気量が送れません 薄すぎると、空気圧で膨らんでしまい、やはり 十分な空気量が得られません リュ−ジュなどは、０．何ミリと極薄にナメした 革を使っていますが、やはり経年劣化で、油分が なくなりパリパリになり破れてしまいます |
 |
■小鳥の羽の剥がれと乱れ 小鳥の羽の多くは剥がれたり変色したりが多く 復元補修に手間のかかる作業です 当時の接着剤は経年で茶色くシミとして出て きて汚くなります また、接着剤も劣化、剥がれが多くなります 補修には、同じ色の羽を使っても、既存の羽は、 色あせしているので、色が合わないため、結局 全部張り替えることになります |
 |

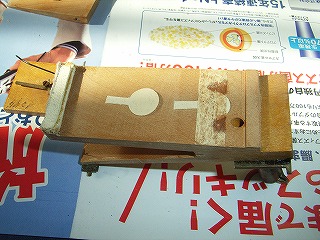

■空気弁の開閉故障 故障の原因となる物は、その殆どが経年劣化と 稼動磨耗によるものです 鳴くが、綺麗に鳴かないもののひとつに、空気 弁の作動不良が上げられます 鳴き方に、フイゴが動くのに合うような鳴き方 をしている時は、大抵空気弁の作動がうまく動 いていない時です 写真の板の中央の丸い紙が空気弁です 右の空気弁は開きすぎ押さえの紙が貼られて いますが、右は剥がれています しかし、劣化していますので、張替えが必要 です 空気弁の作動は、ビニールホース等で、一度 空気の通りや遮断具合を確認してみる必要が あります それは、蛇腹を貼ってからでは、確認が出来 ないからです |
 |
■空気逃がし弁（安全弁） この弁は、ホイッスルに行く空気を止めたときに フフイゴの圧力と動きに負荷が掛からないように、 余った空気を逃がす弁です この弁は、貼り付いていたり、空気漏れがしたり しますので、新しい弁に交換します 弁類は全て、密着性をよくするため、面を綺麗に 仕上げます |
 |

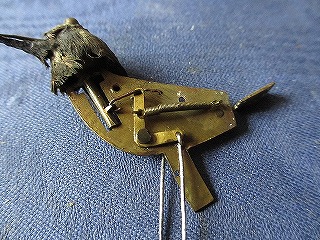

■小鳥の動き故障 小鳥の動きは、ムーブメント上に乗ったロッドの 上下で動きます しかし、ロッドが上下しているのにも関わらず、 小鳥の口ばしや尾、首が動きが悪かったり動か ない場合は、小鳥の中のメカが硬くなったり破損 している時です こんな時は、やはり小鳥をばらして中を見る必要 があります 時として、破損していない場合は、尾の隙間から 潤滑剤を少量吹くことで直る場合があります 小鳥をばらすには、羽を剥がさなければなりませ んので、一度ばらす前に試してみると良いです |
 |
■カムロッド(ロッカーアーム)の動き不良 ロッドは数箇所に使われていますが、ロッドの動き が悪くなると小鳥動きや、囀りのタイミングが合わ なくなります 動きの悪くなる原因として、ロッド軸のオイル劣化 による粘りで軸が硬くなり動きが悪くなります Ｃワッシャー又はピンを外しロッドを抜き軸とメタ ル部分を綺麗にして、注油します |
 |

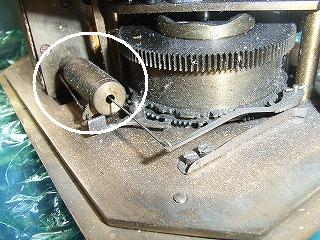

■ホイッスルの不具合 ホイッスルには、ピストンと空気遮断弁が組み込ま れています ピストンは、高低音を再現する部分です 長い間に埃や油分でピストンの動きが悪くなるので、 一度、抜いてピストンとホイッスル内部を綺麗にし、 ピストンの滑りを良くします |
 |

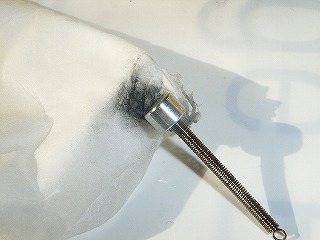

■ホイッスルピストンの手入れ ピストンは、アルミ製や真ちゅう製で出来ています 長い間に表面が荒れてくるので、磨いて綺麗にします |
 |
■空気弁の開閉故障（２） この弁は、薄いゴム製で、スプリング板で開きすぎ を押さえています ゴム弁は経年劣化で、溶けて貼り付いてしまうもの が多いです 少量の空気で作動するか空気開閉確認をして、動き が悪い時は、シリコンゴム弁に交換をする必要があ ります |
 |

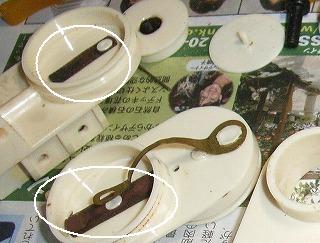

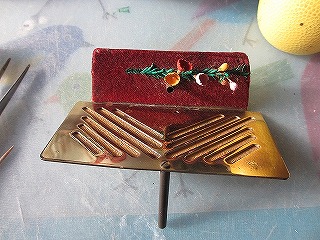

■空気取り入れ、逆止弁とホイッスル空気遮断弁 フイゴの底には空気取り入れや遮断弁があります この弁カバーが劣化で傷み、剥がれて空気漏れが 起きます 補修素材として、写真紙（光沢）を艶の無い方に 接着剤を付けて貼ります |
 |

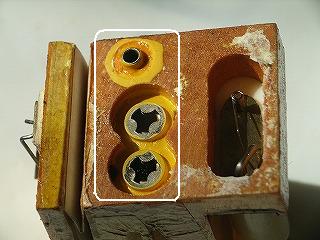

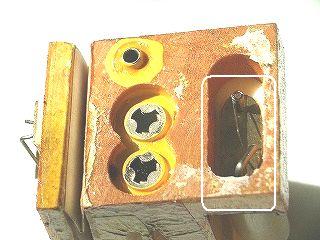

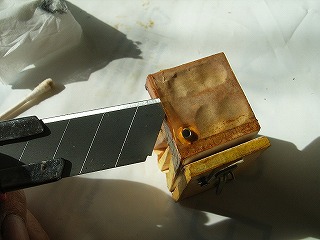

■各種弁類の開閉故障 この弁は、一体型で出来ていて、中に丸弁が入っ ていますが、油脂や埃などで汚れ、貼り付いてい たり、べとついて動きが悪くなります 手入れとして、弁周りの空気漏れ防止の塗料を剥 がして取り出します 次に、取り出した弁をベンジン（シンナー等は駄目） に付けて、ゆすり筆等で綺麗にして、開閉確認後取り 付けます |
 |
■ホイッスル空気開閉弁の故障 ホイッスルに空気を送ったり止めたりする弁です カムアームからピンで弁を動かしています ピンの錆で動きが悪くなったり、弁の当たりが 悪く空気漏れで、鳴きに切れがなくなり、フイゴ の動きに合った鳴きになります 弁をばらして、擦りあわせと動きを良くします |
 |

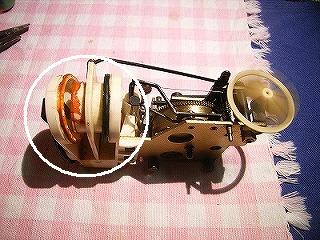

■フイゴの太鼓蛇腹膜の破損 これも、囀らなくなる原因の多い故障です ゴム製ですので、経年劣化により、硬化、破れ 破損します 新しく、シリコンゴム製に交換します このとき、空気弁の開閉具合も見ておきます |
 |

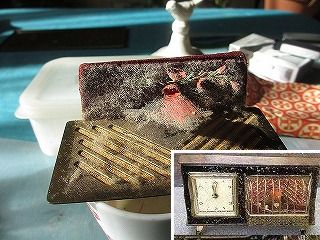

■ドイツ・エミール・シュメッケンベッヒャの シンギングバードアラーム時計 写真のように、ひどい汚れようで復元できるか と思わせる小鳥部分の様子です |
 |

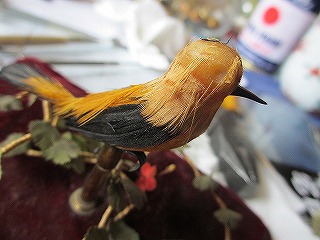

■復元できました 丁寧に埃を筆で落とし薄く各部分を着色金属部分 は、軽く磨きました |
 |
